徐州科目二考試無線傳輸系統案例
?
項目背景：

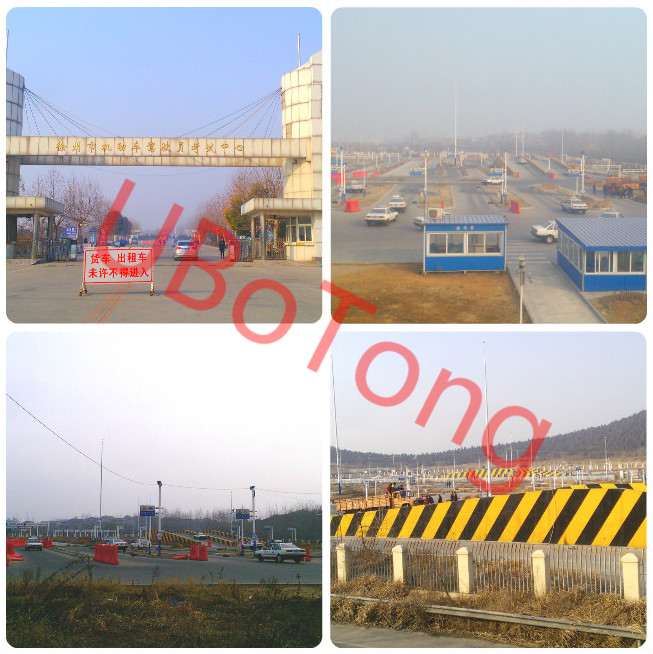

徐州某車管所是徐州駕考的主要場所之一，本次的項目主要針對B2科目二的無線監控項目進行改造，原來用的無線網橋在考試過程中經常出現丟包、視頻卡段、數據丟失等現象，導致學員無法順利的完成考試，或者學員考試完成后想調取視頻查看自己的考試過失，無法完整的調取。
針對以上情況，為解決此問題，采用了UBoTong：7臺中心基站MB-150和10臺車載終端MS-150。
?
客戶需求:
將原有的無線傳輸系統全部撤銷，改用優波通無線網橋進行視頻和數據的傳輸，客戶要求保證前方的視頻在后臺監控中心不出現卡點、斷點或者丟失數據。
網絡拓撲:
本方案涉及到視頻監控數據傳輸，采用UBoTong的電信級室外無線網橋。系統基于IEEE802.11a/n無線通信協議，工作在5.8G頻段，具有較強的抗干擾能力，提供150M的無線傳輸帶寬，是理想的無線視頻監控產品。
由于場考面積較大，所以采用7臺中心基站來進行信號的覆蓋，10臺車載在場地內同時進行考試，經過測試和實際應用，我們的無線設備可以無縫傳輸，后臺監控中心沒有出現中斷和卡的現象，解決了之前的視頻和數據回傳卡段現象。

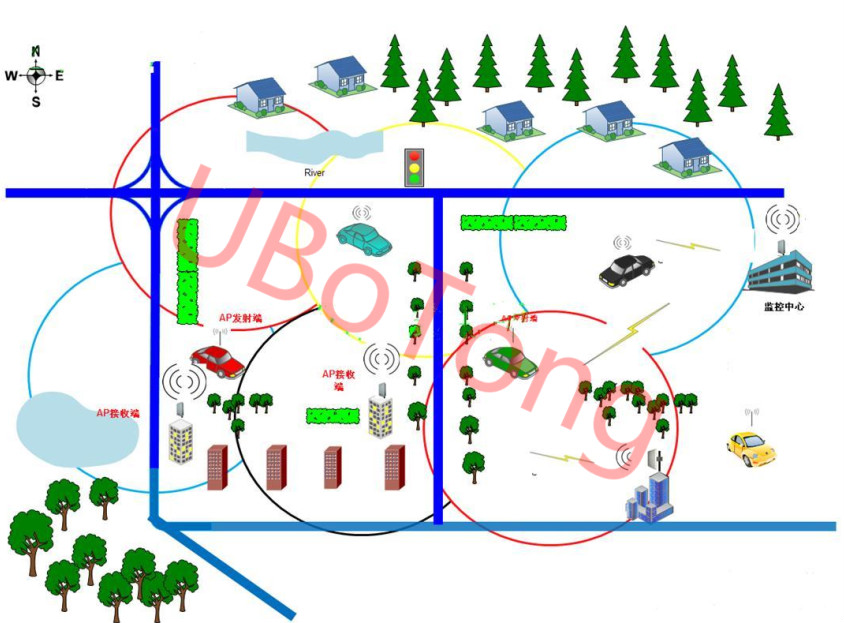

具體方案拓撲見下圖：
?
?方案中使用MB-150作為中心點設備，使用360度的全向天線，與車內監控點相連的MS-150點對多點連接,從而把車內各個監控點全部連入中心監控網絡。監控中心通過本地監控主機，可查看所有監控點的視頻監控畫面。
????
系統優勢:
??實時性：車輛在考試場地行進過程中即可將車內的視頻和數據實時傳回監控中心，保證監考人員快速知道考試現場情況，及時作出判斷；
??漫游性：無線信號由于受場地各種因素的影響，項目場地分散等原因通常無法通過一個中心基站覆蓋全場地，需要架設多臺基站進行場地覆蓋。車載設備在不同中心基站之間可以快速切換，系統可以做到無縫切換，可謂零漫游從而保證圖像傳輸?shù)倪B續性，保證視頻的流暢和完整；
??穩定性：系統設備均是工業級產品，適應高溫、低溫變化，防塵、防水、防震等，很大程度上減少了外界因素對系統正常運行造成的影響，使系統具有更高的穩定性；
??靈活性：場地新增考試車輛只需要增加車載設備，即可輕松接入考試系統網絡中，系統擴容性強。
?
?
