北京北內集團無線傳輸成功案例
項目背景
北京北內集團是一家以生產B/FL912/913/C系列風冷柴油機及配件為主業的中型企業。北京北內柴油機有限責任公司是原北內集團總公司柴油機廠經改制重組建立的，是一家由北內集團總公司相對控股、骨干職工持股的投資主體多元化的有限責任公司，具有二十五年風冷機的生產歷史。先后開發成功六缸增壓型和增壓中冷型柴油機、三缸、四缸、四缸增壓型系列風冷柴油機，擁有三、四、六缸發動機機體、曲軸、連桿及發動機配套零部件等四條加工生產線和一條裝配生產線。為了更加便于廠區的信息化管理，使辦公樓與各個車間之間形成信息資料互通和內部網絡電話互聯，要求將各車間也接入網絡。廠區已經建好，施工要求不能破壞路面和建筑，根據此種情況，華騫科技有限公司采用無線網絡接入的方式，以滿足客戶要求的資料數據和語音數據的實時互通。
無線傳輸系統總體架構

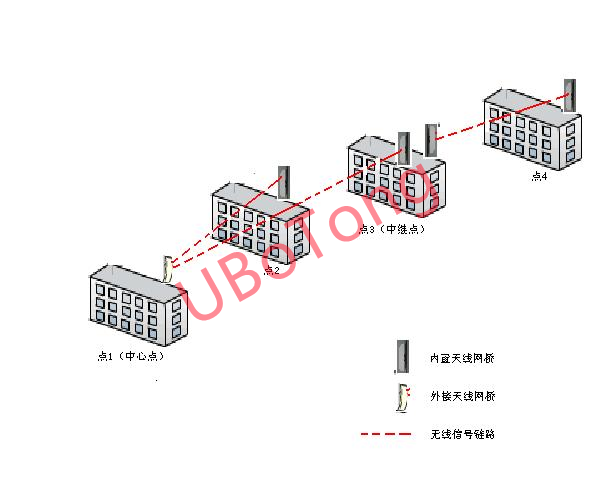

根據現場情況分析需要安裝設備的點共有4個，我們將采用混合型的橋接方式，即點對點和點對多點。這樣我們用5套設備進行橋接。其中中心點用1對2的外接天線設備和一個90°外接板狀天線，其余3點用內接天線的網橋設備。其中點3做為中繼點需要放置2套無線設備。由上可知，點1和點2、點3進行1對2的直接數據傳輸；點1和點4之間則通過中繼點點3進行數據傳輸。
根據北內集團的要求，建成以有外線的中心辦公室為中心點的內部網絡電話，我們通過使用VOIP進行設置，然后經過無線網絡形成內部網絡電話互通。此時廠區內的電話即可撥打外線也可撥打內線。
解決方案優勢：
1、強抗干擾設計：內置射頻遮蔽及超頻帶寬，在海上復雜惡劣的自然環境中具有較高的抗干擾能力
2、強穩定性：內置雙看門狗，可同時檢測有線及無線端工作狀態（滿足長期穩定工作運行需求）
3、核心骨干雙鏈路備份：支持無線雙鏈路備份功能，有效提高無線骨干帶寬的同時可避免單一節點故障導致的核心鏈路丟失情況；
4、支持TDMA協議：可有效提高點對多點帶寬，可提供1個基站接入20個無線客戶端（每個客戶端4Mbps）；
5、多個大型無線應用組網經驗：在內蒙、新疆、福建、貴州等多地區，部署上萬臺無線網橋無線監控組網經驗。

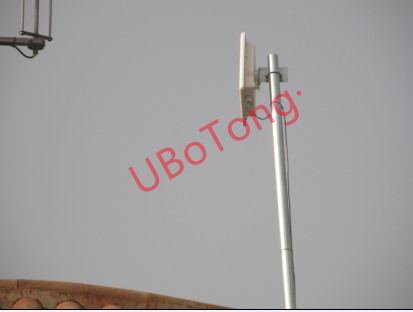

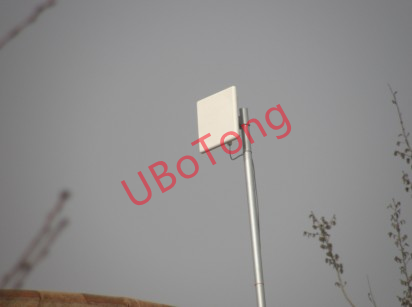

現場實際效果圖
?
客戶價值
本次北內集團無線傳輸網絡建設，打破了傳統有線網絡傳輸?shù)母鞣N壁壘障礙，在為北內集團提供更安全、更快速、更穩定的生產數據和語音通話數據的同時，也利用無線傳輸系統增加了集團整體的管理形象，進一步加快了廠區信息化建設的腳步，為北內集團下一步的內部擴展奠定了一定的堅實基礎。北內集團相關領導對本次項目的建設給予了高度的贊賞。
