內蒙武川縣森林防火無線監控傳輸成功案例
項目背景
武川縣林草局是武川縣機構改革新組建的政府工作部門。武川縣林草局將縣林業局的職責，縣農牧業局的草原監督管理職責，以及相關部門的自然保護區、風景名勝區等管理職責整合，組建縣林業和草原局，作為縣政府工作部門，由縣自然資源局統一管理和協調。
武川縣林草局主要職責：
l?負責武川縣林業和草原及其生態保護建設修復的監督管理。
l?組織開展武川縣林業和草原生態保護建設修復工作。
l?負責武川縣森林、草原、濕地資源的監督管理。
l?負責監督管理荒漠化防治工作。
l?負責落實武川縣綜合防災減災規劃相關要求，組織編制森林和草原火災防治規劃和防護標準并指導實施
l?指導并組織實施林業和草原科技、宣傳教育和對外交流與合作工作
?
客戶需求
武川縣林草局森林防火管理委員會為提高對所屬森林環境安全有效的監控，欲縣區域內大青山部分森林防火監控點的無線傳輸系統，對其采集點的視頻圖像，進行遠程實時監控，以保障建設所屬區域內森林防火出現異常情況的緊急處置。而對于森林防火采集點新建的視頻圖像數據傳輸，由于在采集點與防控中心較遠，且山體環境復雜，再為采集點鋪設線纜基本不現實，無線網絡的無線視頻傳輸解決方案無疑成為解決這一難題的選擇。
?
?此次項目采用無線傳輸的點對點的組網方式來完成森林防火采集點的視頻數據的無線網絡傳輸。通常將采集點的視頻圖像數據通過無線網絡傳輸至就近中繼點，然后通過回傳主干鏈路和基站，將所有數據傳輸至林草局監控中心。本公司無線網絡擁有高品質的室外無線網絡設備（UBT2000系列），產品采用優質鋁合金壓鑄工藝的外殼，密封，屏蔽，具有全天候使用，防水，防塵，防酸，抗振動，抗沖擊，抗強電磁環境等出眾的高穩定性的特點，其環境防護等級高達IP68。此外，設備還擁有寬溫設計，使設備能在惡劣的環境中，如高溫、大風、雷雨、冰雪等條件下正常運行。這些特性都確保了本次的無線網絡產品能在呼市大青山原始森林這種復雜環境中應用。
因此華騫科技無線網絡的森林防火采集點監控視頻無線傳輸應用解決方案能夠進一步增強了保護森林火災的安全監管手段，有利于提高職能效率和應急處置響應時間。
解決方案產品優勢：
華騫科技擁有強大的技術研發團隊和經驗豐富的高水平生產團隊。我們自己研發和生產的無線局域網產品，市場定位準確，性能傲視群雄。
華騫科技已逐步建立了遍布全國，布局合理的行銷和服務團隊。在北京建立了技術支持中心，提供全方位的本地化技術支持服務，大大縮短了為客戶服務的時間?？梢员ＷC客戶以較短的時間享受來自原廠的優質服務。
l?多重功能
l?耐惡劣環境的高可靠性、高穩定性
l?系列完整，價格優勢明顯
l?服務本地化，供貨周期短

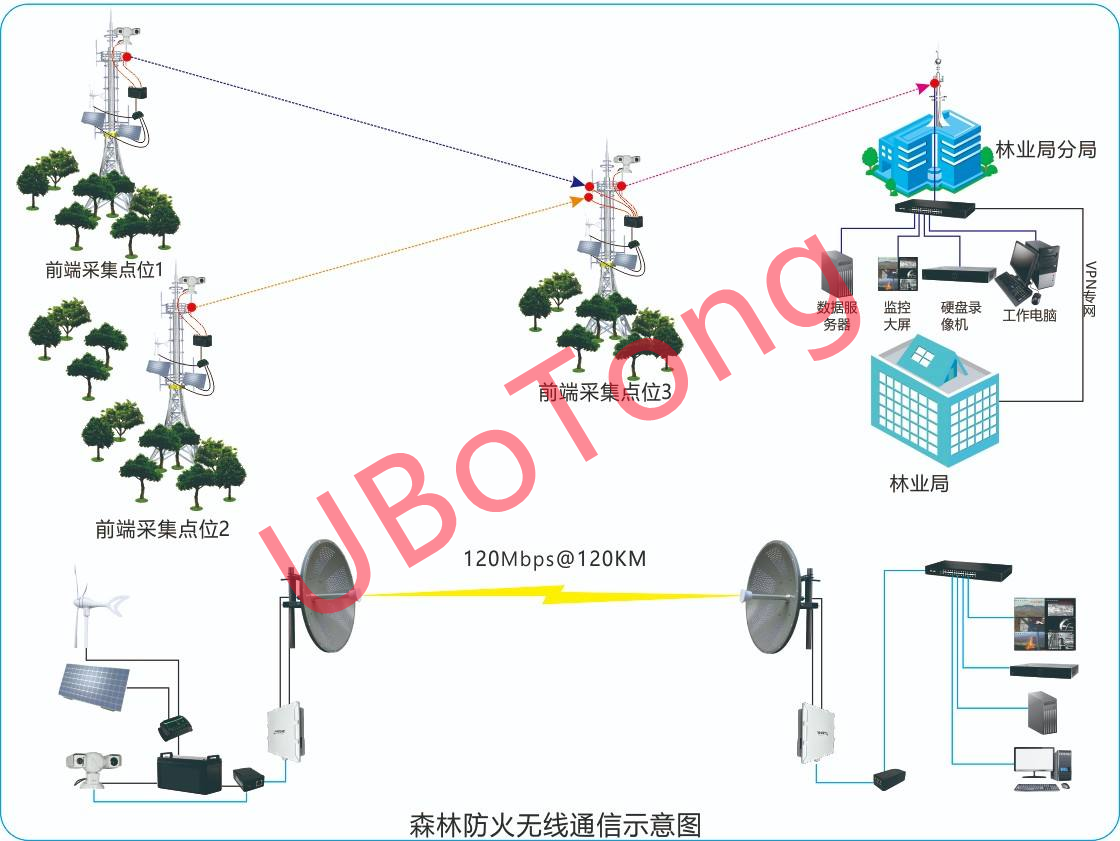

無線傳輸系統架構
根據客戶提供的信息來看，8個監控點位，其中每個監控點位有1臺紅外熱成像監控設備（4M），1臺普通200萬像素監控頭（2M）；總計16路監控視頻，此8個監控點的16路視頻，需要回傳到武川縣蓮草局監控中心進行監控。
由于大青山山體環境比較復雜，所以本次監控項目供電方式采用太陽能供電，無線網橋傳輸?shù)姆绞絹?lái)建設監控網，將所有的視頻圖像采用無線傳輸?shù)姆绞交貍鞯奖O(jiān)控中心。監控方式為前端采集，中心進行存儲調看。采用太陽能供電，中間傳輸部分采用無線微波進行傳輸。

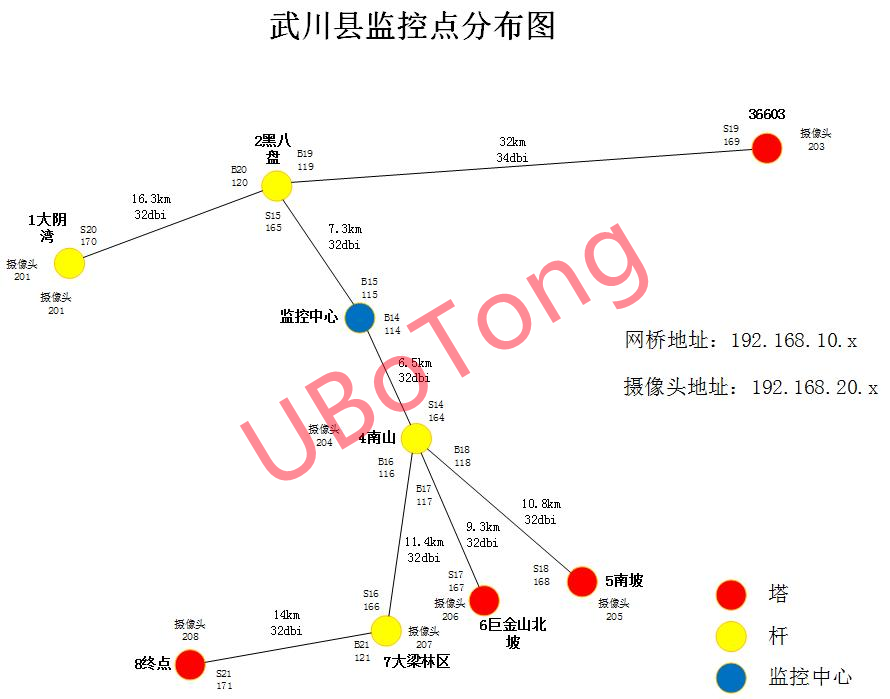

根據現場的提供的信息來看，各點位之間的距離相距各不相同，遠距離的可達32公里，為了保證傳輸效果的完整性，因此武川林草局決定采用華騫科技自主品牌優波通產品，選用UBT2000系列將整個傳輸網絡采用中繼匯聚回傳的方式進行建設。并保證各傳輸點之間無障礙物及山體遮擋。具體傳輸方式如下：
我們將整個網絡的16路監控做分點回傳，由于各個點位到監控中心之間高山比較多，我們采用中繼模式逐個匯聚回傳。我們先將各點位的監控點進行支路匯聚，然后通過干路進行回傳，原則由遠及近進行回傳。
?

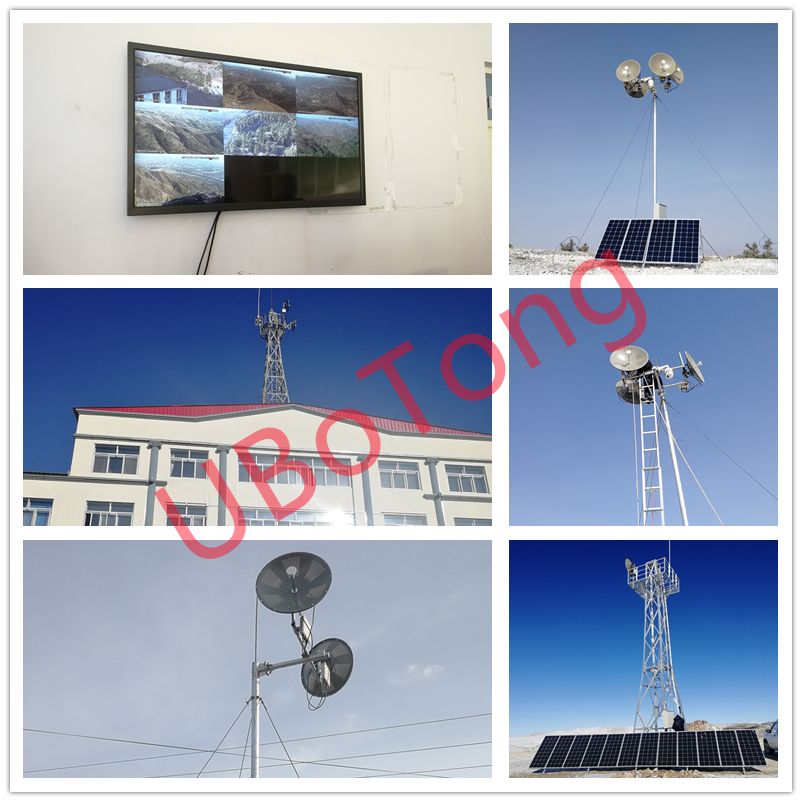

部分現場實際效果圖
?
客戶價值
本次森林防火無線監控網絡建設，采用了優波通的UBT2000系列產品，打破了傳統有線和無線網絡傳輸?shù)母鞣N壁壘障礙，在為武川縣林草局森林防火工程提供更安全、更快速、更穩定的監控視頻的同時，也利用無線監控系統增加了武川縣整體森林防火的管理形象，進一步加快了森林防火信息化建設的腳步，為武川縣林草局下一步的建設森立防火系統奠定了一定的堅實基礎。
