機車運行數據無線傳輸解決方案
需求概述
如今火車上開始安裝類似“黑匣子”的設備機車運行數據記錄儀，記錄著行程機車的運行狀況，為了確保安全，需要及時將機車的運行情況發回監控中心分析確認，并且現在動車組數據量大、運行里程長、車站停車時間短；需要在車輛離車站2000米處就開始進行數據上傳。優波通UBoTong系列產品解決了以上的難題。優波通UBoTong系列可在列車可視情況下2000米處開始數據傳輸，當列車靜止下來后傳輸速率近100Mbs，滿足了大量數據的高速上傳。
?
優波通（UBotong）無線傳輸系統把機車的定位信息、TCMS信息、安全監控信息、故障信息通過無線通信方式傳送到地面信息管理系統。地面信息管理系統通過對大數據的分析和處理，能夠?qū)C(jī)車運行維護給予數據積累和分析指導，進行故障的預判斷，實現機車提前診斷故障。通過查找已發故障的原因，及時提供解決故障的處理方案,實現機車重要運行數據信息的實時通信和交互。?
系統分析
1、站臺兩頭各放置一臺天線一體化無線網橋UBT2000-DB300，當火車進站后，火車頭?？课恢门c站臺兩頭比較近，火車頭上放置一臺UBT2000-DS3030，外接16dBi扇區天線，與站臺基站點連接通信。
2、站臺上使用天線一體化設備，安裝方便快捷，美觀大方。車上采用分體設備，連接直徑為2cm的玻璃鋼全向天線，風阻小，抗風能力可達260km/h以上，確保列車高速運行時不受影響。
3、系統所采用的866Mbps分體網橋，2公里內實際帶寬可達近400M，本方案中火車頭與基站距離比較近，但一個站臺基站較多，有一定干擾，帶寬可達200Mbps以上。
4、本方案設計一個基站同時與兩列火車通信，同時傳輸帶寬分別可達100M以上，可以滿足用戶方要求。
5、本方案采用點對點的方式進行通信，該方式不需要對設備MAC進行綁定，任一列車進入任一站臺 即可自動進行無線鏈路連接，實現自動組網的功能。
系統優勢
（1）優波通電信級無線網橋，系統鏈路穩定，傳輸距離可達150KM以上。
（2）數字前端采集，更適合無線網橋進行傳輸。
（3）浪涌靜電防護、獨特的防水防塵設計及透氣防護、高低溫防護，滿足戶外惡劣環境需。
（4）高接收靈敏度，很好的抗干擾能力，數據傳輸穩定可靠。
（5）采用開放式頻段，無需運營許可證。
（6）整個系統具有可擴展性。
（7）項目實施快捷方便，對地理環境要求低。

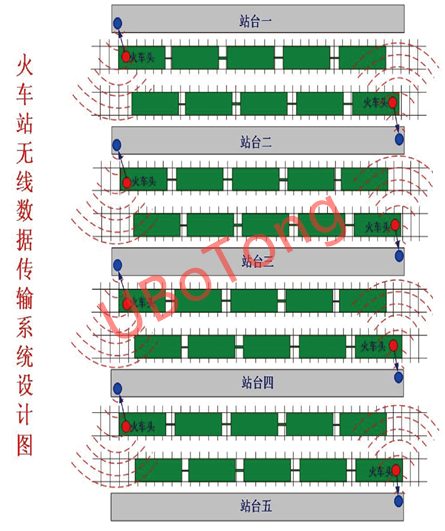

系統示意圖
?
方案價值
優波通（UBotong）機車數據無線傳輸系統承擔機車調度、控制、車載廣播和乘客信息多媒體信息等內容，以數據、音頻和視頻等多種形式進行傳輸，系統的瞬時信息傳輸需求是極大的，應該保證機車無線通信系統具有大帶寬，能夠滿足機車運行數據對通信系統信息傳輸能力的要求。
