無線傳輸項目中的監控立桿定制及施工細節分享

在無線監控項目的施工過程中，監控的立桿是個必不可少的重要環節，好像大家經常見到，也沒有覺的有什么特別的，總覺得都是標準知識和常用要求，不好操作也不實際。于是乎，應廣大好友的要求，整理了一些我們常見的八棱桿的資料與大家共同分享。

監控立桿的組成：安防監控立桿作為承載各式攝像頭、報警器、補光燈、無線網橋等部件的主體，主要由立桿、連接法蘭、造型支臂、安裝法蘭及預埋鋼結構構成。

視頻監控立桿常見的外觀形式：錐形和兩級直桿

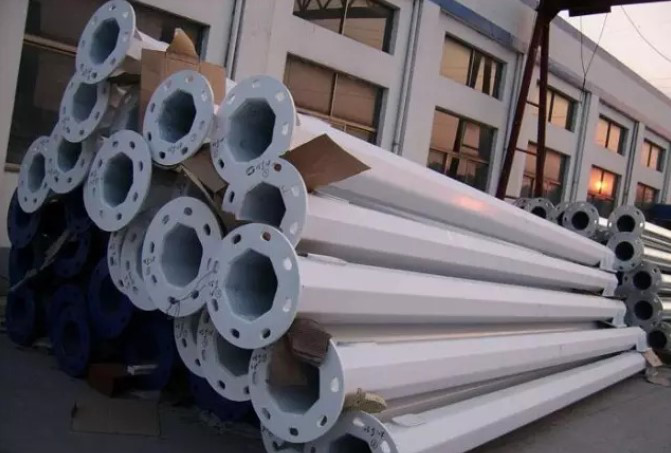

我們常用的監控立桿，一般都是錐管立桿；其中錐管立桿又分為：棱桿和圓錐桿。

錐桿相對于兩級柱管立桿有如下優點：

加工工藝簡單：錐管立桿直接采用鋼板卷曲然后直逢焊接工藝生產，焊接精度幾乎無要求，焊接美觀可靠即可，同時焊縫不直接受力，耐久性可靠性均較高。而兩級柱管立桿需要在粗細不同的兩級直管之間焊接一個轉接件，對焊接工藝要求較高，焊接精度不高的話容易產生上下直管軸線方向不一致和不重合的問題，另外焊縫直接承受上級直管的重力作用，焊接質量不高容易釀成隱患。

抗風強度較高：錐形桿采用一體化的工藝，軸向和橫向受力較均勻，而兩級柱管立桿至少需要三個零件組焊，整體強度在很大程度上取決于焊接的質量，并且受力不均勻所以強度不如前者。

外形比較美觀：上細下粗的造型更符合大部分人的審美觀，直管立得過高容易讓人覺得頭重腳輕重心不穩，從而產生不安全的錯覺。

監控立桿的施工安裝，說完了組成部分，那么咱們說說監控立桿的安裝。

其主要施工步驟分為：挖基坑，預置地籠，澆灌混凝土、立桿。

監控立桿的安裝規范如下:

1.?根據部位與要求選擇攝像機安裝方式。采用立桿安裝方式時，除特殊情況外，攝像機離地面高度一般不低于5000mm，立桿下端管徑應在220 mm±10mm、上端管徑應在120 mm±5mm，管壁厚度應≥6mm，挑臂長度應≥3000mm，立桿應做灌筑基礎，基礎深度應不小于1500mm，底部直徑應不小于1000mm

2.?電源應有過流過壓保護裝置；重要監控點應配備備用電源，供電時間不低于8小時；應具備接地防雷裝置，防雷接地地電阻≤10Ω

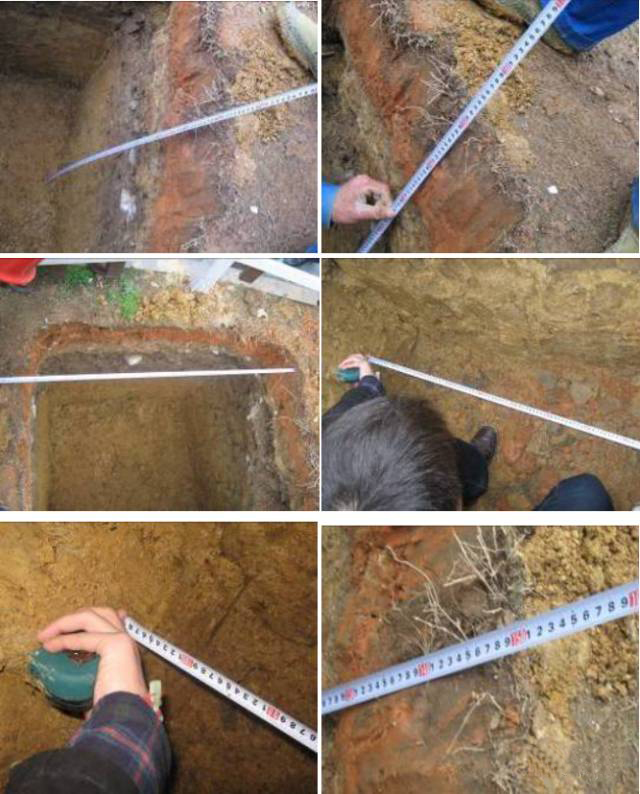

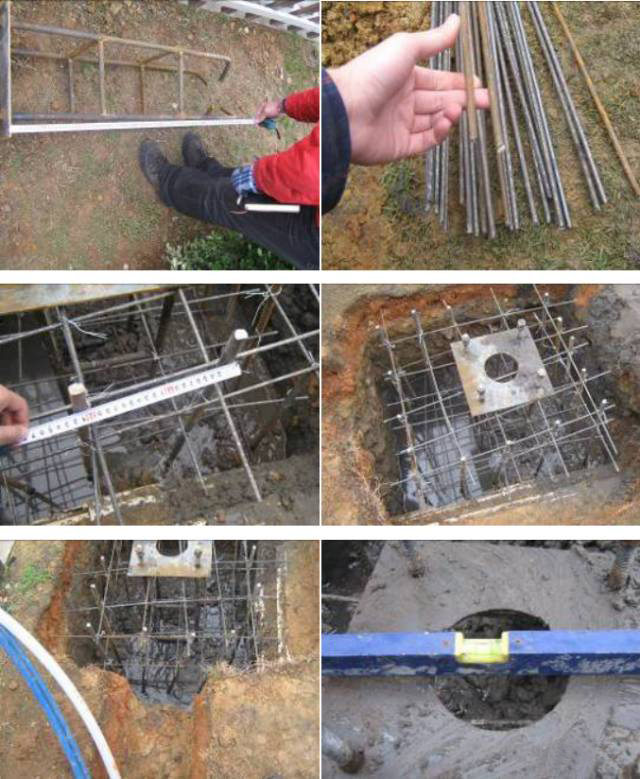

3.?現場開挖基座埋設坑時應遵循盡量減小開挖面的原則。當基座坑挖好后，由施工單位進行現場澆筑，現場澆筑時應嚴格按照混凝土（如C20）的材料配比和配筋標準執行。安裝（現澆）基座時應保證基座表面的水平，以利桿體的安裝

4.?混泥土基座應適當進行保養，保養期不得少于20天

5.?桅桿的垂直度不得大于1/100

6.?橫臂與主桿焊接牢固。主桿與箱體聯結件焊接為一體，以固定箱體

7.?主桿內部預埋PVC?管（如Φ16mm），用于引入電源線，與底基內預留出的子管相連。主桿出線孔到橫臂之間預留一根穿線鐵絲

8.?箱體與主桿之間應看不到任何引線，并有防滲水措施。維修孔上下共兩個，方便穿線及維護

9.?表面處理：浸鋅、噴塑

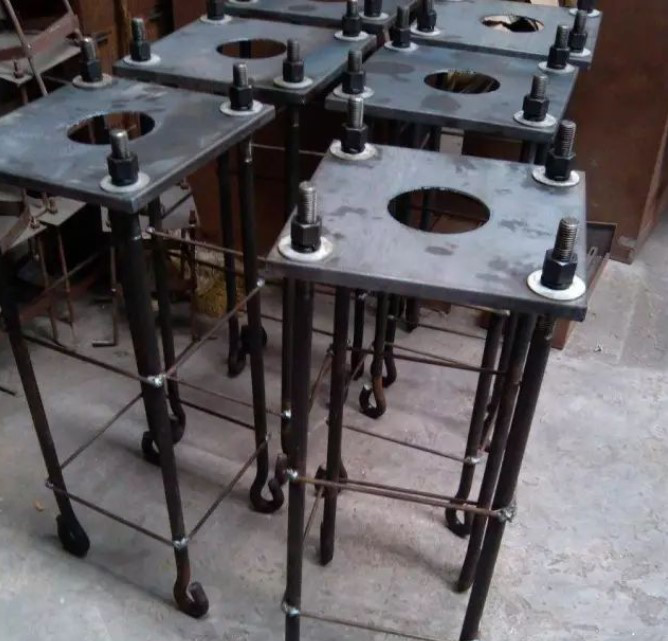

10.?桿體通過安裝在基座內的螺栓（4?根以上）固定在基座上，將桿體、接地體、基座完全安裝固定以后，如果螺栓露出地面，使用混凝土將整個法蘭盤和桿體底部的固定件完全包封

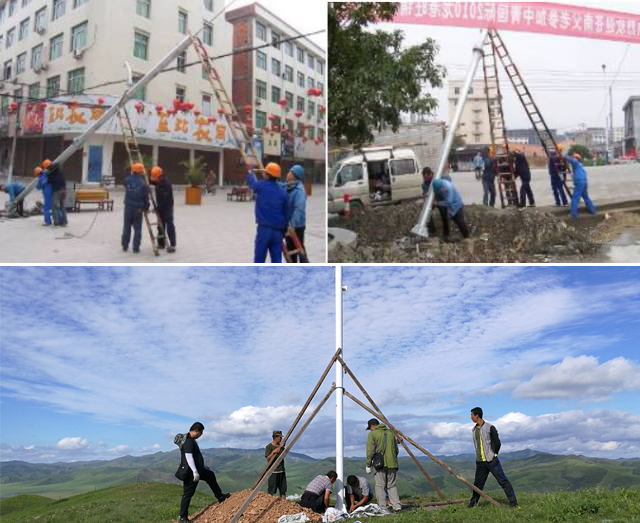

11.?立桿期間，現場施工人員需佩戴安全帽，并在桿長半徑圓周范圍內設定施工區域，設置警示裝置，禁止旁觀者進入施工區域。夜間施工時，現場施工人員除佩戴安全帽外更應穿戴反光衣，施工區域桿長半徑圓周范圍內拉設反光警示條帶。
